接地/絕緣系列

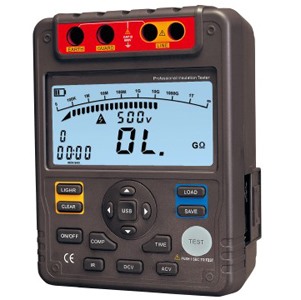

我公司生產的DSBC系列型智能數字絕緣電阻測試儀采用嵌入式工業單片機實時操作系統，數字模擬指針與數字段碼顯示完美結合，該系列表具有多種電壓輸出等級（250V、500V、1000V、2500V、5000V、10000V）、容量大、抗干擾強、模擬指針與數字同步顯示、交直流兩用、操作簡單、自動計算各種絕緣指標(吸收比、極化指數)、各種測量結果具有防掉電功能等特點。是測量大容量變壓器、互感器、發電機、高壓電動機、電力電容、電力電纜、避雷器等絕緣電阻的理想測試儀器。
一、 產品特性
1、 有多種電壓輸出選擇DSBC-5kV(250V/500V/2500V/5000V)、DSBC-10kV(5000V/10000V)，測量電阻量程范圍可達0～400GΩ。
2、 兩種方式同步顯示絕緣阻值。模擬指針的采用可容易觀察絕緣電阻的變化范圍，數字顯示的采用可精確得出測量結果。
3、 采用嵌入式工業單片機和實時操作軟件系統。自動化程度高、抗干擾能力強，儀器可自動計算吸收比和極化指數，無須人工干預。
4、 操作界面友好，各種測量結果具有防掉電功能，可連續存儲19次的測量結果。
5、 儀表產生高壓時，有提示音輸出并有相應顯示。
6、 內置殘留高壓放電電路，測試完畢可自動放掉被測設備上的殘留高壓。
7、交直流兩用，配置可充電池和交流適配器。
8、 儀表采用便攜式設計，便于野外操作。
9、高壓短路電流≥3mA，是測量大型變壓器、互感器、發電機、高壓電動機、電力電容、電力電纜、避雷器等絕緣電阻的理想測試儀器。
表1：DSBC-5kV技術指標
型 號
DSBC-5000V
輸出電壓
250V DC
500V DC
1000V DC
2500V DC
5000V DC
精
度
溫 度
23℃±5℃
絕緣電阻
250K～5G
±5％
500K～10G
±5％
1M～20G
±5％
2.5M～50G
±5％
5M～100G
±5％
其它范圍：±10％
輸出電壓
2M～10G
±5％
4M～20G
±5％
8M～40G
0～+10％
20M～100GΩ
0～+10％
40M～200G
0～+10％
高壓短路電流
≥3mA
工作電源
8節AA型高容量充電電池，外置充電適配器(或8節AA型堿性電池)
工作溫度及濕度
-10℃～40℃，最大相對濕度85％
保存溫度及濕度
-20℃～60℃，最大相對濕度90％
絕緣性能
電路與外殼間電壓為1000V DC時，最大2000MΩ
耐壓性能
電路與外殼間施加3KV/50Hz正弦波交流電壓，承受1分鐘
尺 寸
230mm×190mm×90mm (L×W×H)
重 量
3kg
附 件
測試線一套，說明書，合格證，充電適配器,電源線
表2：DSBC-10kV技術指標
型 號
DSBC-10kV
輸出電壓
5000V DC
10000V DC
精
度
溫 度
23℃±5℃
絕緣電阻
5M～100G
±5％
10M～200G
±5％
其它范圍：±10％
輸出電壓
40M～200G
0～+10％
80M～400G
0～+10％
高壓短路電流
≥3mA
工作電源
8節AA型高容量充電電池，外置充電適配器(或8節AA型堿性電池)
工作溫度及濕度
-10℃～40℃，最大相對濕度85％
保存溫度及濕度
-20℃～60℃，最大相對濕度90％
絕緣性能
電路與外殼間電壓為1000V DC時，最大2000MΩ
耐壓性能
電路與外殼間施加3KV/50Hz正弦波交流電壓，承受1分鐘
尺 寸
230mm×190mm×90mm (L×W×H)
重 量
3kg
附 件
測試線一套，說明書，合格證，充電適配器,電源線
