無功補償與發電機檢測儀器
一、本儀器必須在試品停電、完全放電條件下才能測試！?。?
二、本儀器輸出交流電壓20V/2V，功率500W，主要用于現場補償
電容器和電抗器的測量,在試驗室使用標準電容/電感檢定
時，請確認標準電容/電感的負載能力、額定電流。否則將損
壞標準電容/電感或者檢定結果不準(電感較小時要特別注
意,有些計量院的電感標準的額定電流都較小,只有零點幾安
培,誤差較大)。儀器檢定時應良好接地。
三、電壓輸出紅色線按鉗形表箭頭方向穿過到試品, 方向不對時,
不能使用試品自動識別方式, 此時測量的電感值也不正確。
四、測量小于5mH電感/1Ω電阻時，務必使用小電感/小電阻方
式。
五、當電容/電感測試結果很小時，（只有零點幾）很可能是20A
的保護保險燒了，換一只就好，我們配有10只20A保險備用。
六、請將鉗形表放在測試儀遠端，盡量遠離測試儀。

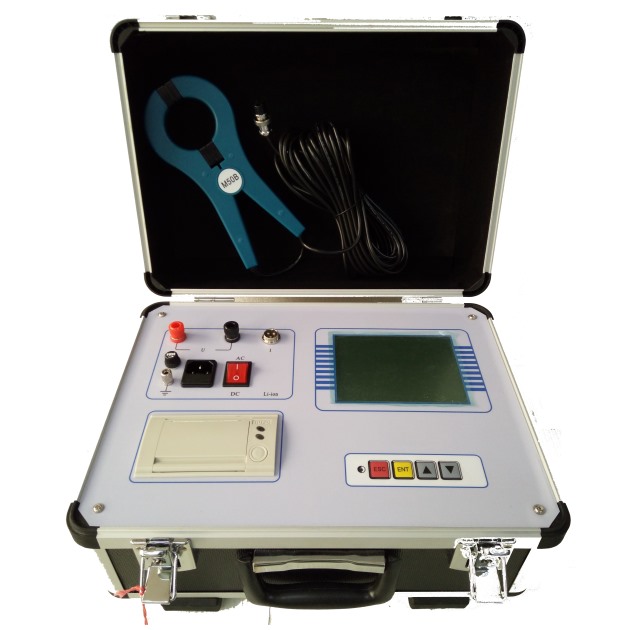

全自動電容電感測試儀
一、概述
全自動電容電感測試儀是針對變電站現場測量電容器的電容值時存在的問題而專門研制的，它著重解決了以下問題：
(1) 現場測量電容器需拆除連接線，不僅工作量大而且易損壞電容器；
(2) 電容表輸出電壓低而導致故障檢出率低。
該儀器具有測量工作量小、快捷簡便、性能穩定、測量準確、故障檢出率高等特點。
(3) 測量電抗器電感量。
二、技術參數
1、儀器測量范圍及精度：
a. 電容測量
（1）可測電容范圍：0. 1μF ～ 3,300μF
（2）可測容量范圍：5 ～ 20,000kvar
（3）測 量 精 度：±(1.0% 讀數+0.02μF)
（4）分辨率：0.001μF
b. 電流測量
（1）電流測量范圍：0～20A
（2）測 量 精 度：±(3.0%讀數+0.05A)
（3）分辨率：0.01A
c．電感測量
（1）電感測量范圍：小電感方式0.1mH～5mH
大電感方式5 mH～50H
（2）感抗測量范圍：50mΩ~20KΩ
（3）測 量 精 度：±(3.0% 讀數+0.05mH)
（4）分辨率：0.01 mH
d. 電阻測量
（1）電阻測量范圍：小電阻方式50mΩ～1Ω
大電阻方式1Ω～20KΩ
（2）測 量 精 度：±(3.0% 讀數+0.05Ω)
（3）分辨率：0.01 Ω
2、工作電源：
a. 額定電壓：工頻220V±10%
b. 額定頻率：50Hz
c. 額定輸出：2V/20V/500VA
3、儀器的正常工作條件：
a. 環境溫度：-10℃～ +50℃
b. 相對濕度：≤90%
4、顯示打印方式 ：液晶顯示屏全漢字顯示
面板式高速打印機
5、外 形 / 重 量 ：370×260×220 mm/12 kg
